Что включает неразрушающий контроль бетона и какие характеристики можно определить?
Неразрушающий контроль бетона представляет собой комплекс инструментальных и визуальных исследований, при которых конструкция сохраняет свою целостность и продолжает использоваться по назначению. В Гатчине специалисты компании ЭкспертизаРоссия применяют методы, позволяющие оценить фактическое состояние монолитных, сборных и железобетонных элементов без сплошного вскрытия и разрушения материала. Объем работ определяется техническим заданием, назначением объекта, возрастом бетона, условиями эксплуатации и задачами обследования.
В состав контроля могут входить: визуальный контроль поверхности; определение прочности бетона склерометром по величине ударного импульса; ультразвуковой метод для оценки однородности и выявления внутренних дефектов; измерение толщины защитного слоя; определение расположения арматуры; выявление пустот, расслоений, трещин и участков с пониженной плотностью. При необходимости применяются комбинированные схемы, поскольку сопоставление нескольких методов повышает достоверность результатов измерений.
Неразрушающие испытания помогают определить фактическую прочность бетона, равномерность характеристик по площади конструкции, признаки недостаточного набора прочности, локальные зоны разрушения и соответствие требованиям проектной и нормативной документации. Дополнительно можно оценить состояние поверхности, наличие следов коррозии арматуры, последствия замораживания, увлажнения, перегрева или механических воздействий. Вопросы водонепроницаемости бетона и морозостойкости бетона обычно требуют специальных лабораторных испытаний образцов, однако инструментальные измерения позволяют выявить признаки, указывающие на возможное ухудшение этих свойств.
По итогам обследования заказчику передаются результаты измерений, схемы точек контроля, описание примененной методики проведения, сведения об измерительном оборудовании и протокол результатов. При необходимости оформляется техническое заключение с выводами о состоянии конструкций и рекомендациями по дальнейшей эксплуатации, ремонту или проведению дополнительных исследований.
Как склерометрический метод определяет прочность бетона?
Склерометрический контроль основан на измерении параметров отскока бойка от поверхности бетона. При выполнении испытания прибор создает нормированное ударное воздействие, а затем фиксирует величину обратного перемещения или связанный с ним показатель. Этот показатель называют ударным импульсом или индексом отскока. Между величиной импульса и прочностью материала существует зависимость, которая устанавливается по градуировочным графикам, паспортным данным прибора, нормативным положениям и, при необходимости, результатам параллельных разрушающих испытаний контрольных образцов.
Перед началом работ поверхность очищают от непрочного слоя, штукатурки, краски, загрязнений и отслаивающихся фрагментов. Специалист размечает зоны контроля и выполняет серию измерений, поскольку единичный удар не может достоверно характеризовать весь элемент. Точки выбирают с учетом доступности, назначения конструкции, возможного влияния краевых участков, трещин, раковин и мест с неодинаковой влажностью. После исключения явно аномальных значений рассчитываются средние и отклоняющиеся показатели, а прочность бетона определяется по принятой градуировочной зависимости.
На результат влияют возраст бетона, влажность, шероховатость поверхности, направление удара, наличие крупного заполнителя, карбонизированного слоя, близость арматуры и температура. Поэтому склерометрический метод не следует использовать изолированно при ответственных обследованиях или при наличии сомнений в однородности материала. Для повышения надежности его сопоставляют с ультразвуковым методом, данными визуального контроля и, если это предусмотрено техническим заданием, с отрывом со скалыванием или лабораторными испытаниями кернов.
По результатам оформляются схема расположения точек, таблица показаний, расчетные значения, сведения о приборе и оценка погрешности измерений. Такой подход позволяет установить соответствие требованиям проекта и нормативной документации, выявить участки с пониженной прочностью и принять обоснованное решение о необходимости ремонта, усиления или дополнительного обследования.
Когда применяют ультразвуковой метод контроля бетонных конструкций?

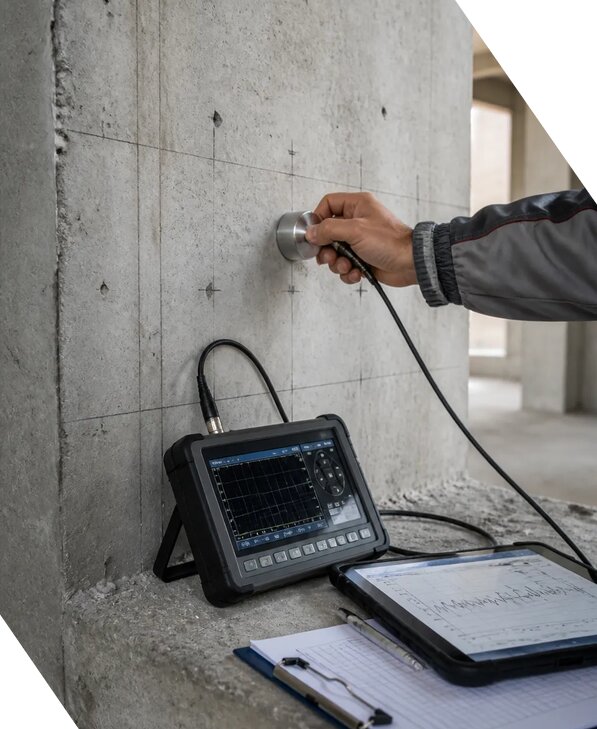

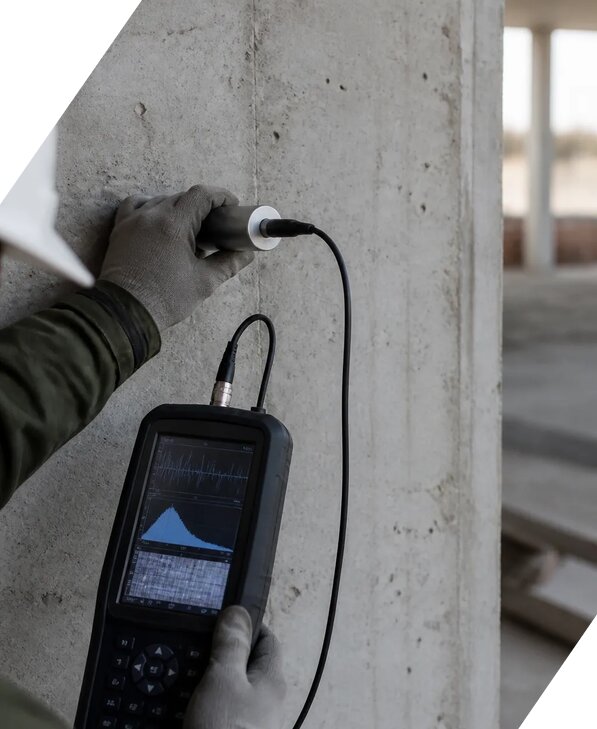

Ультразвуковой метод используют для оценки однородности бетона, выявления локальных неоднородностей и косвенного определения его прочностных характеристик. Принцип исследования заключается в прохождении ультразвуковых импульсов через материал и регистрации времени их распространения между преобразователями. Скорость сигнала зависит от плотности и упругих свойств бетона, его влажности, структуры заполнителя, наличия трещин, пустот, расслоений и других внутренних нарушений. Чем стабильнее показатели на серии участков, тем выше вероятность однородного строения конструкции.
Контроль выполняется поверхностным, сквозным или комбинированным способом. Выбор схемы зависит от толщины элемента, доступности противоположной стороны, конфигурации конструкции и поставленной задачи. При сквозном прозвучивании можно сравнить скорость прохождения импульса через разные участки и обнаружить зоны с подозрительно низкими значениями. При поверхностном контроле исследуют доступную область конструкции, оценивая изменения показателей вдоль заданной трассы. Перед измерениями контактные поверхности очищают, обеспечивают стабильное прилегание датчиков и фиксируют условия проведения работ.
Ультразвуковая диагностика особенно полезна при обследовании колонн, балок, плит, стен, фундаментов и других элементов, где требуется понять внутреннее состояние без вскрытия. Она помогает определить границы неоднородных зон, косвенно оценить набор прочности, сопоставить участки бетонирования и обнаружить возможные дефекты, которые не видны при внешнем осмотре. Однако интерпретация должна учитывать возраст бетона, влажность, состав смеси, температуру и наличие арматуры. Для перевода скорости ультразвука в прочность применяется градуировочная зависимость, подтвержденная условиями конкретного объекта.
Специалисты аккредитованной лаборатории фиксируют результаты измерений в рабочей документации: указывают точки прозвучивания, тип прибора, режим работы, полученные значения, выявленные отклонения и ограничения метода. При комплексном обследовании ультразвуковые данные сопоставляются со склерометрией, измерением защитного слоя и визуальным контролем. Это позволяет подготовить объективный протокол результатов и техническое заключение о состоянии бетона.
Можно ли определить расположение арматуры и толщину защитного слоя без вскрытия бетона?
Да, расположение арматуры и толщину защитного слоя можно определить инструментальными способами без разрушения конструкции. Для этого применяются электронные измерительные приборы, работающие по принципу анализа электромагнитного поля или иных физических характеристик железобетона. Оборудование позволяет обнаружить продольные и поперечные стержни, установить направление их размещения, приблизительный диаметр, шаг и расстояние от поверхности до металла. Точность зависит от типа прибора, глубины залегания арматуры, плотности бетона, наличия нескольких близко расположенных стержней и условий доступа к поверхности.
Перед обследованием специалист выполняет визуальный осмотр, изучает доступные чертежи и определяет участки, где требуется провести натурные измерения. Затем поверхность очищается от мешающих покрытий, размечается сетка контроля и выполняется последовательное сканирование. Полученные данные наносятся на схему или фотографическую основу. Если рядом расположены металлические закладные детали, кабели, трубы или элементы усиления, они могут влиять на показания, поэтому потенциальные помехи обязательно учитываются при расшифровке результатов.
Определение защитного слоя необходимо при оценке долговечности железобетона, проверке соответствия проектным решениям, подготовке к сверлению, алмазному бурению, монтажу анкеров и выполнению ремонта. Недостаточная толщина защитного слоя повышает риск проникновения влаги и агрессивных веществ к арматуре, что может привести к коррозии, трещинообразованию и отслаиванию бетона. Слишком плотное армирование или фактическое отклонение стержней от проектного положения также способны влиять на несущую способность и технологию усиления.
В Ленинградской области такие работы выполняются с учетом требований нормативной документации и особенностей конкретного объекта. В отчет включаются схема расположения арматуры, значения защитного слоя, выявленные отклонения, описание примененного испытательного оборудования и оценка достоверности данных. При необходимости результаты используют совместно с проверкой прочности бетона и обследованием трещин. Это дает возможность принять решение о допустимости дальнейших работ без необоснованного вскрытия конструкций.
Как оформляются результаты и от чего зависит стоимость неразрушающего контроля бетона?
Итоговая стоимость неразрушающего контроля зависит не только от площади или количества конструкций, но и от состава требуемых исследований. На цену влияют труднодоступность участков, высота проведения работ, необходимость применения подъемных средств, количество точек, срочность, наличие проектной документации, потребность в схемах армирования, сложность обработки данных и необходимость подготовки расширенного технического заключения. Ориентировочная цена отдельных измерений может составлять от 5138 руб/м², однако окончательный расчет выполняется после определения объема и методики проведения работ.
До начала обследования формируется программа контроля. В ней указываются цель исследования, перечень конструкций, выбранные методы, количество точек, порядок фиксации показаний и критерии оценки. Лабораторный контроль может включать склерометрию, ультразвуковую диагностику, измерение защитного слоя, поиск арматуры и комбинированную проверку. Если требуется установить физико-механические характеристики с более высокой степенью подтверждения, в программу дополнительно включают отрыв со скалыванием, отбор кернов или лабораторные испытания. При заказе услуги под ключ скидка от 15 процентов.
По завершении работ заказчик получает комплект материалов, в который обычно входят описание объекта, сведения о примененных приборах, условия и дата проведения, схема точек, таблицы показаний, результаты измерений, анализ выявленных отклонений и выводы о соответствии требованиям. Для строительного контроля или приемки работ оформляется протокол результатов. Для реконструкции, экспертизы состояния или оценки возможности эксплуатации подготавливается техническое заключение с фотографиями, графическими материалами и рекомендациями.
Компания работает с 2013 года. С 2013 года по 2026 выполнено более 2570 заказов. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Отправьте запрос КП Степану Артемовичу или уточните технические параметры по телефону +7 931 105-63-33. При подготовке предложения учитываются объект, его адрес в вашем городе, доступность конструкций, предполагаемый возраст бетона, назначение контроля и требуемая форма отчетности. Такой порядок позволяет заранее определить состав работ и избежать включения в смету ненужных исследований.
